高精度BGA返修臺和普通的BGA返修臺功能基本上差不多。高精度BGA返修臺相比于普通BGA返修臺優點是能夠返修精度超高的BGA芯片，像Chip01002/Chip01005和相鄰間距在4mm的BGA都是可以返修的。而普通BGA返修臺無法完成高精度BGA返修的主要原因是溫度達不到返修密間距BGA芯片的溫度設置要求。這個就是高精度BGA返修臺相比普通BGA返修臺最大的優點。

高精度BGA返修臺加熱時相鄰BGA溫差正常在183℃左右，這么大的溫差普通BGA返修臺是無法達到的，目前市面上看到的國產返修臺基本無法完成那么高精度的BGA芯片返修，正常能維修10個毫米以上間距的芯片算是不錯的了。小編在這里推薦一款全自動高精度BGA返修臺VT-360，具有獨立控溫的三部份發熱系統，能夠輕松返修4mm密間距的BGA芯片。

高精度BGA返修臺相比普通BGA返修臺溫度設置更精準方便

高精度BGA返修臺焊接BGA，最大的優點是溫度曲線能夠精準設置，BGA返修臺會經過190℃的預熱期，然后會自動升溫到250℃，然后再到300℃，錫膏才能充分焊好，然又是遞減降溫，再到冷卻散熱。溫度曲線設置還需要根據芯片是否含鉛、芯片尺寸，錫膏牌子的不同各階段的溫度和延續時間都不盡相同。具體的BGA返修臺溫度設置方法我在前面也有寫過，大家可以參考一下，下面是簡單的溫度設置方法介紹。

一、高精度BGA返修臺相比于普通BGA返修臺有多個溫區設置，能夠針對無鉛的預熱區溫度升溫速率一般控制在1.2~5℃/s(秒)，預熱區溫度一般不超過160℃，保溫區溫度控制在160~190℃，再流區峰值溫度一般控制在235~245℃，并且溫度的維持時間在10~45秒，從升溫到峰值溫度的時間應維持在一分半到二分鐘左右。而有鉛的焊膏熔點是183度，而無鉛的是217度。也就是說當溫度達到183度的時候，有鉛的錫膏開始熔化，實際錫珠的熔點因化學特性會高于錫膏。

二、對于高精度BGA芯片的返修需要根據芯片的類型，溫度程序等不同進行設置。熱風加熱是利用空氣傳熱的原理，使用高精度可控型發熱控件，調整風量、風速達到均勻可控的加熱的目的，焊接時BGA芯片本體因傳熱的原因，傳到BGA芯片錫珠部分的溫度會比熱風出口處相差一定的溫度。高精度BGA返修臺在設置溫度加熱時，就要把以上要素考慮進去，我們也要對錫珠的性能了解，進行區分溫度段設置。

三、當我們需要對新的BGA芯片進行返修，在不了解其溫度耐性的情況下，我們需要對高精度BGA返修臺設定一個值，然后對整個加熱過程進行監控，在溫度升到200度以上的時候，觀察錫球的融化程度，并用鑷子試下看是否能夠移動，BGA芯片錫球全融化時會明顯觀察到BGA芯片向下陷，此時再恒溫給芯片加熱10-20秒，即完成了溫度的設置。而普通BGA返修臺沒有恒溫階段設置，容易造成損壞。

如果返修高精度密間距的BGA芯片必須使用高精度BGA返修臺才能完成，其中有兩點原因：1、普通BGA返修臺一般是二溫區的它無法對無鉛芯片進行拆焊。2、高精度BGA返修臺相比于普通BGA返修臺優勢在于具有三部份發熱系統獨立控溫，能夠根據不同芯片間距來組合，從而達到最佳的溫度加熱效果。

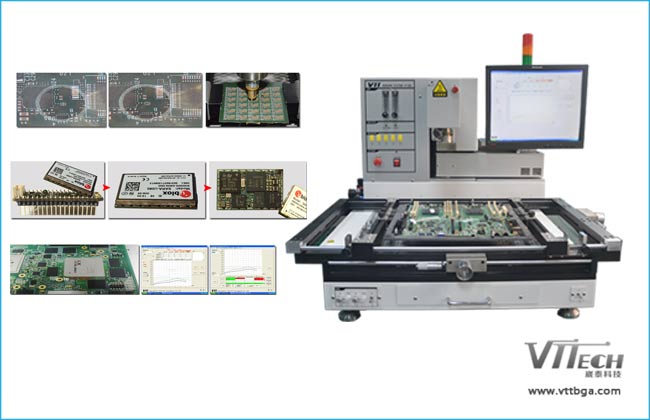

還有高精度BGA返修臺設計和用料上面相對于普通BGA返修臺要好一些，所以價格也要貴一些，小編推薦崴泰科技，型號：VT-360;價格：30萬元左右，功能特點：具有獨立控溫的三部份發熱系統，可以返修密間距BGA和異形BGA，4mm間距的BGA芯片，相鄰BGA錫球溫底低于180℃，達到BGA返修臺焊接高精度BGA芯片加熱時相鄰BGA溫差要求。
